2007年12月14日金曜日

SketchUpのプラグインサイト

プラグインは下記サイトに沢山ある。
http://www.crai.archi.fr/rubylibrarydepot/ruby/em_geo_page.htm
rbはそのままPluginsフォルダに保存、Zipは解凍後rbと配下のフォルダをPluginsフォルダに入れる。インストールすれば、SketchUpのメニューバーの「描画ツール」や「Plugins」の中に表示される。

(例)Cubic Bezier Curve

2007年11月28日水曜日

SketchUpでドミノ倒し

一度画像をクリックしてから再生ボタンを押してください。
video
YouTubeにあったSketchUp Physicsのファイルを使ってドミノ倒しを作ってみました。オブジェクト同士を衝突させるのが結構難しかったです。
このムービーはSketchUpのモニター画面をCanon PowerShot A700で撮影し、Windows ムービーメーカーでタイトルを入れて作成しました。

Joints(ジョイント)

左からHinge,Slider,Corkscrew,Spring,Universal,Ball,Joint Connectorだがオブジェクトを動かすためには動力源が必要。この動力源とは重力であったり衝突のエネルギーだ。ここでは重力をエネルギー源とした時の動作を実験。
グレイはSolid Floorで地面と考えればいい。
(1)Slider(スライダー)
Sliderを選択し、球の落下方向にクリックアンドドラッグ、ドラッグする長さは関係ない。ここでは方向が決まるだけ。
Joint Connectorで球とSliderを接続してPlayボタンを押すと次のようになる。

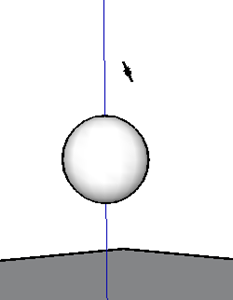

途中の状態

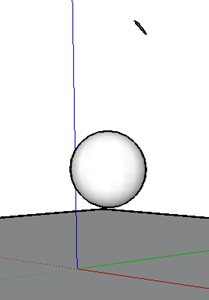

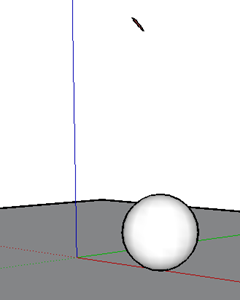

地面に着くと一旦バウンドしてから、この位置に落ち着く。

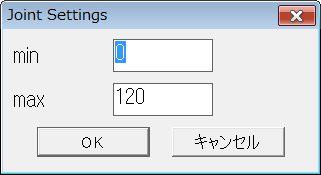

Joint Settingsでmaxを120にすると
途中で止まる。
minは負数にせよと言う事だが、これで動作がどう変わるのかは今の所分からない。
maxで実際の移動距離より大きな値を入れるとバウンドしないで止まる。
(2)Spring(スプリング)
次のようにSpringを配置してPlayを押して見ると僅かしか動かない。これはSpring力が重力に比べて大きいためと思われる。
そこでマウスで球をドラッグして見るとSpringの方向に動く。そして何度か行ったり来たりして元の位置で止まる。
下図はスプリング効果で逆方向に動いたとき。

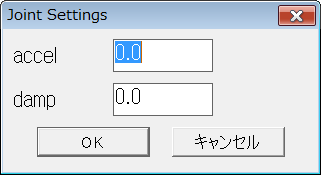

accelは加速だから、段々速くなる。
dampは波動で言う減衰だから、大きくすると行ったり来たりしないで直ぐ止まる。
(3)Corkscrew(コルクスクリュー)
螺旋形の動きをする。上の球を落とすと一旦真っ直ぐ落下した後、右方向にカーブして行く。
(4)Ball(ボール)
ある地点を自由に動き回る。この地点はBallジョイントの位置とドラッグした長さに依存する。ドラッグした長さが長いと空間をぐるぐる回るなど大きな動きをするがその軌跡は予測できない。
(5)Hinge(ヒンジ)
Hingeの位置とドラッグした長さで動作が変わる。ドラッグした長さが短いときはHingeの位置を中心とした振り子のような動きをするが、長い時は振り子のようにはならず直ぐ止まってしまう。これは多分、地面に触って止まったものと思われる。
(6)Universal(ユニバーサル)
二つのヒンジをお互いに直角にしたものと言う事だが動作は良く分からない。
Hingeのような振り子になる事は無く、ある1点で直ぐ止まった。

2007年11月19日月曜日

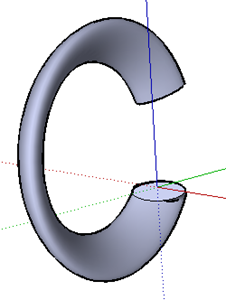

円形に円弧ツールを使うと

円を描いたら、円弧ツールで青い線に沿って作図

円弧を選択
フォローミーで円をクリック
円弧を分割(Divide)して滑らかな曲線にすると次のようにも出来る。

面と線からパイプを作成

面を描く

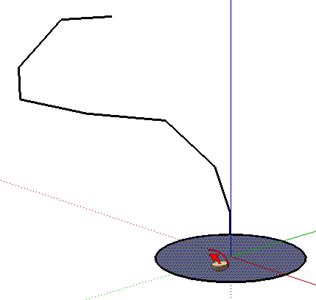

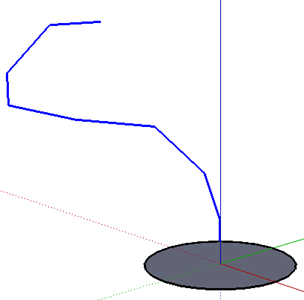

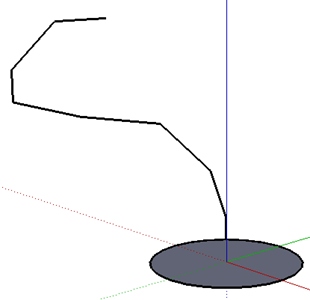

パスとなる線を描く。この時、面に対して垂直になるよう描きだすのがコツ。
線を選択
フォローミーで面をクリック

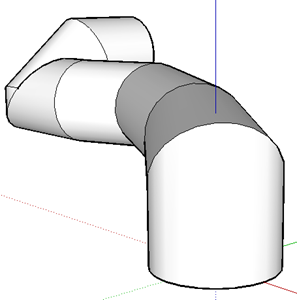

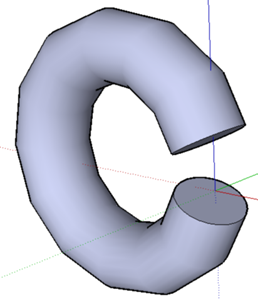

自動でパイプが作成される

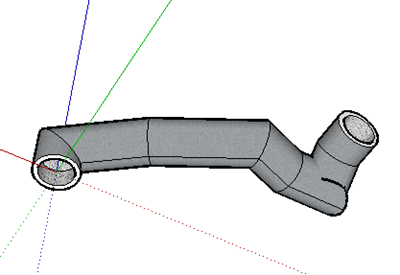

パイプに厚めを加え着色

パスに沿って図形の追加と削除

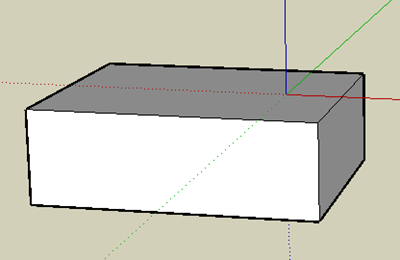

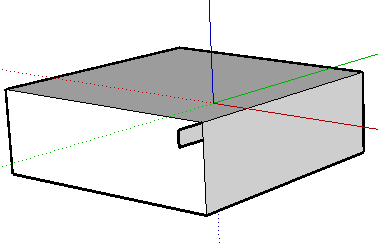

箱を描く
追加する図形を描く

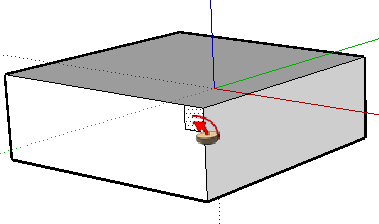

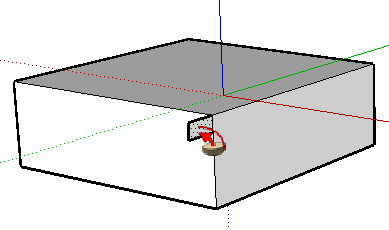

Follow Me(フォローミー)を選択

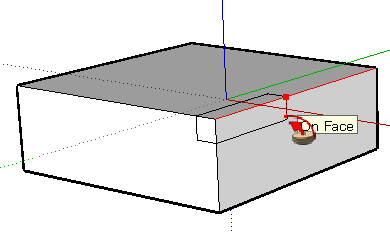

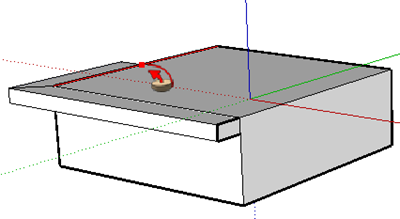

パス(四角形の辺)に沿って移動
一周すると

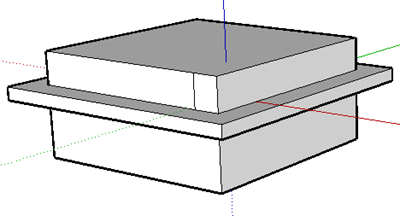

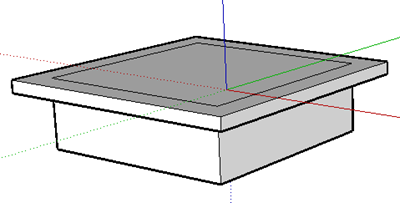

上に押し出すと

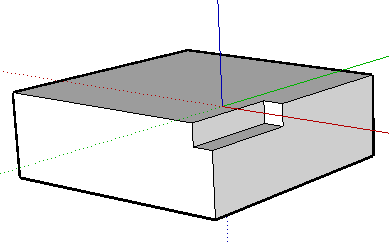

もしこんな図形(面の分割)なら
ここをフォローミーで
移動させると
こんな図形が出来上がる
でも、これはプッシュ/プル(Push/Pull)と同じだが。

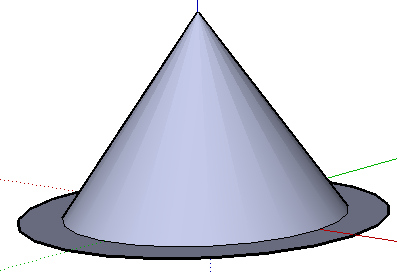

円錐形

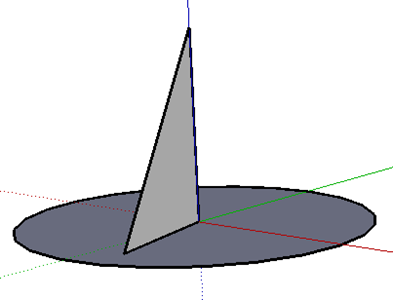

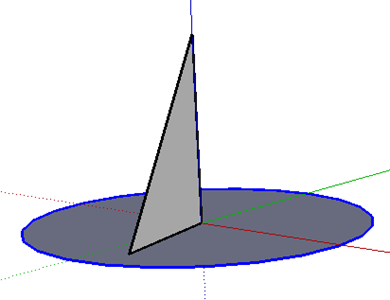

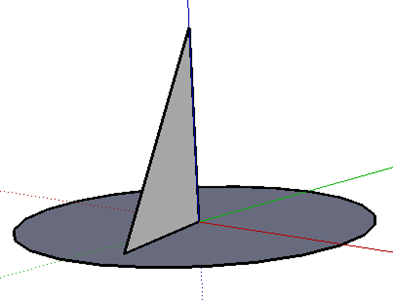

円に続いて三角形を描く

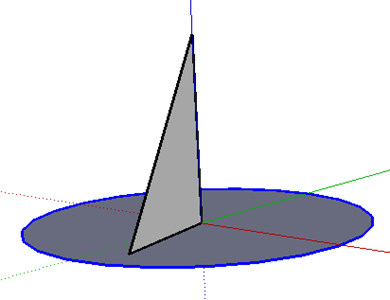

パスとなる円の外形を選択
Follow Me(フォローミー)を選択
三角形をクリック

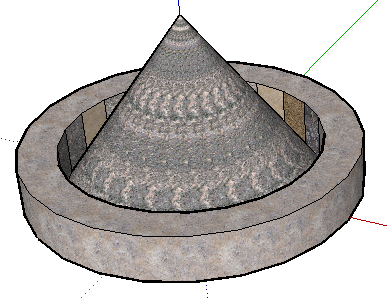

面を動かして色を塗ると

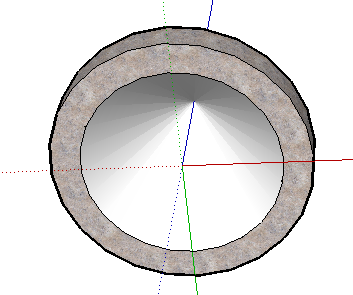

底から見ると

2007年11月18日日曜日

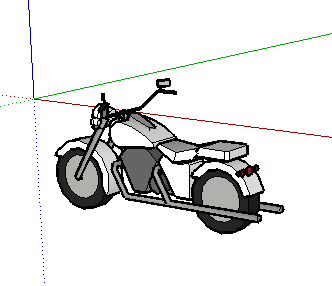

3D Warehouseからモデルをゲット

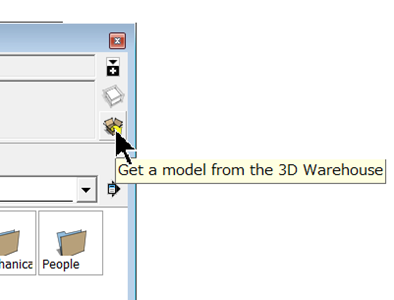

Windows/ComponentsでGet a model from 3D Warehouseをクリック
image ダウンロードするModelが決まったら

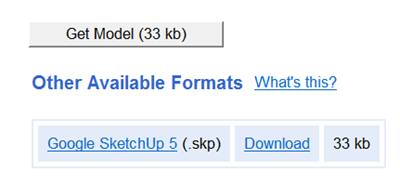

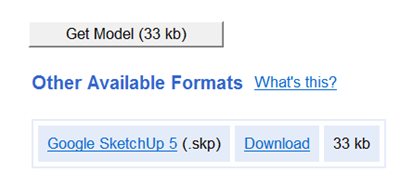

Get Modelをクリック
「はい」は作成画面の中に直接挿入される。

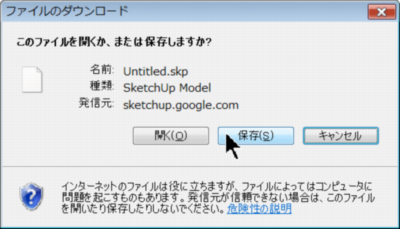

image 「いいえ」にすると次の画面になり、フォルダに「保存」できる。

コンポーネントの追加

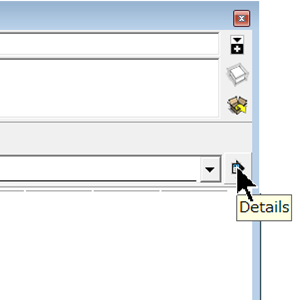

Window/ComponentsでDetailsをクリック

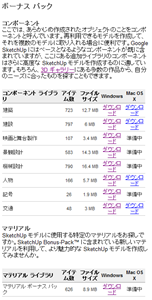

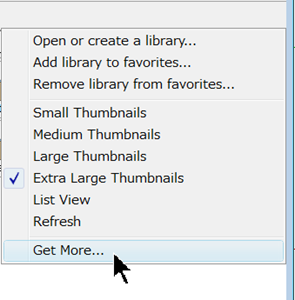

Get Moreをクリック
ダウンロードしてインストール

コンポーネントの階層

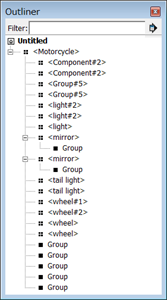

コンポーネントはグループ化されていて、その構造が分からないと変更できない。その構造を見るにはWindow/Outlinerを選択。
これから個々のパーツにアクセスできる。

テンプレートの作成

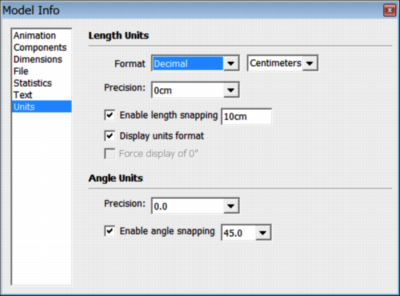

Freehandで描いたとき閉じた図形になりにくいので、Model Info内の値を次のように変更した。
image これらの値は不都合が生じたら順次変更する。

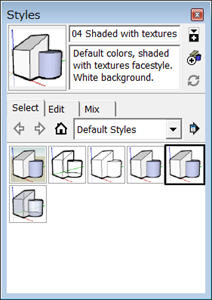

また背景色を白にした。

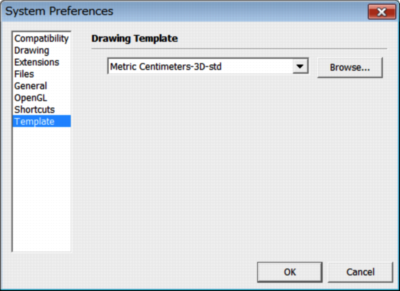

これをSketchUpフォルダ内のTemplateに保存し、System Preferencesに登録した。
image 次からこれがテンプレートの標準になり、起動時に自動で読み込まれる。

2007年11月17日土曜日

[モデルと交差] ツール

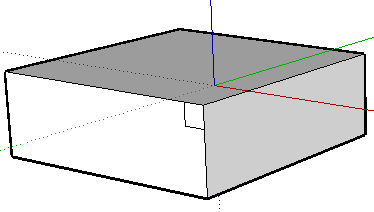

箱を描画

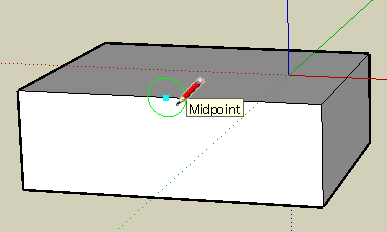

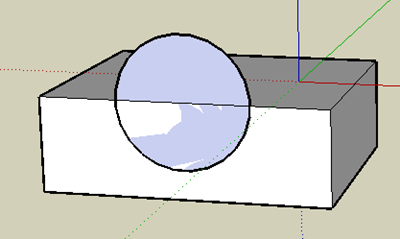

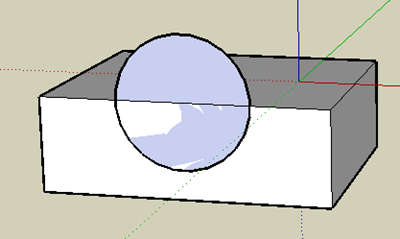

Midpointで円を描く

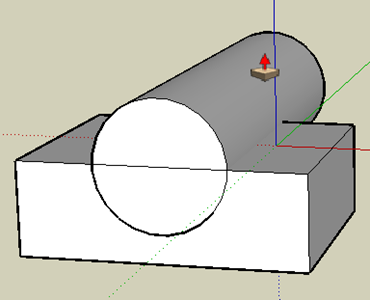

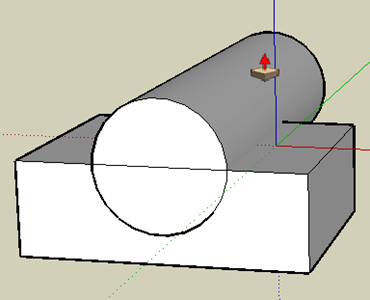

Push/Pullで円筒形にする。

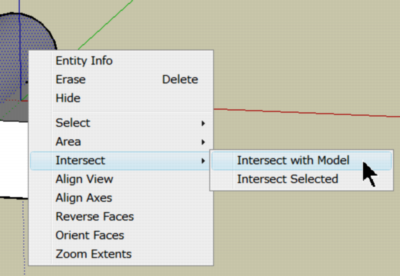

右クリックしIntersect with Modelを選択
(モデルと交差)

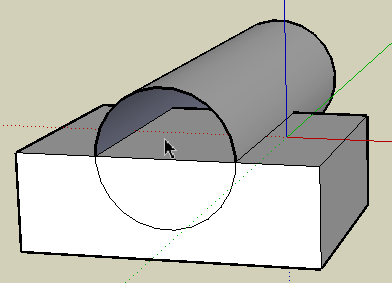

image Selectで不要なパーツを選択して削除

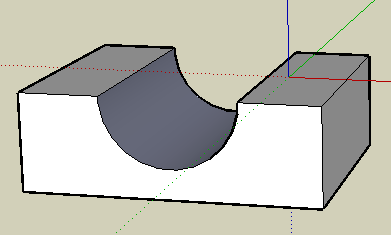

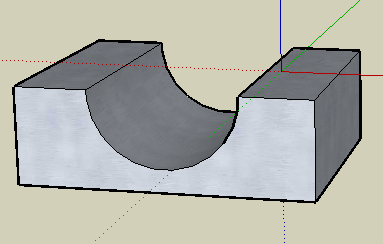

色を塗ると

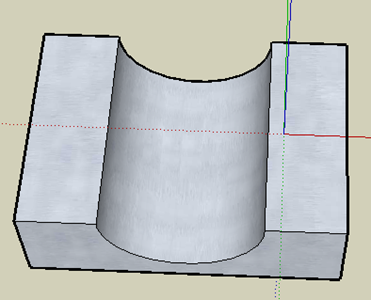

角度を変えて見ると
